Cik daudz jūs zināt par tērauda konstrukciju atbalsta sistēmām?

Atbalsta sistēma ir tērauda konstrukciju sistēmas sekundāra daļa, taču tā ir arī būtiska sastāvdaļa. Portāla rāmja tērauda konstrukcijā.

Sistēmai ir svarīgas funkcijas, kas galvenokārt izpaužas:
Nodrošina kopējās konstrukcijas un atsevišķo komponentu stabilitāti, horizontālo efektu pārnesi uz pamatu un palīginstalācijas inženieriju utt. plakanajam izkārtojumam.

Sarežģītas konstrukcijas un atbalsta sistēmas arī veicina struktūras stingrības pielāgošanu, padarot konstrukciju vienmērīgu un saprātīgu slodzi un uzlabojot tās vispārējo integritāti.
1. Atbalsta sistēmu iestatīšanas principi
Portāla karkasa tērauda konstrukcijās atbalsta sistēmu var iedalīt horizontālā jumta atbalstā, starp kolonnu atbalstā un citās atbalsta atbalsta sistēmās.
Atbalsta sistēmu izveides pamatprincipi ir:
① Skaidri, saprātīgi un kodolīgi pārvadiet gareniskās slodzes un pēc iespējas samaziniet pārraides ceļu;
② Nodrošināt konstrukcijas sistēmas stabilitāti ārpus plaknes un nodrošināt sānu atbalsta punktus konstrukcijas un komponentu vispārējai stabilitātei;
③ Ērta konstrukciju uzstādīšana;
④ Atbilst nepieciešamajām izturības un stingrības prasībām, un tiem ir uzticami savienojumi.
Portāla karkasa tērauda konstrukciju ēkās joprojām pastāv daži noteikumi un prasības dažāda veida balstiem.

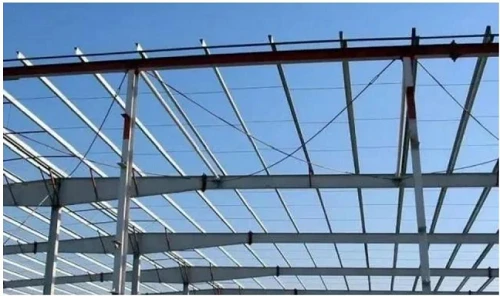

(1) Jumta horizontālais atbalsts
Jumta horizontālais balsts un balsts starp kolonnām ir vesels, kopīgi saglabājot konstrukcijas stabilitāti un izlaižot garenisko horizontālo slodzi caur jumta ūdeni
Plakans balsts, kas tiek pārnests uz pamatu caur starpsienu balstu.
Lai nodrošinātu īsu un ātru garenisko slodžu pārneses ceļu uz konstrukcijas frontonu sienu, jumta horizontālais balsts ir jānoregulē ēkas temperatūrā.
Sekcijas divos galos, lai tieši pārnestu kalnu sienas slodzi.
Ja to nav iespējams uzstādīt pirmajā nodalījumā, to var iestatīt otrajā nodalījumā, taču jāņem vērā, ka attiecīgie horizontālie slodzes pārvades stieņi pirmajā nodalījumā ir jāprojektē kā kompresijas stieņi. Ja ēka vai temperatūras izplešanās sekcija ir gara, jāpievieno viens vai vairāki horizontālie balsti,
Atstatums nedrīkst pārsniegt 60 m. Ja konstrukcija ir vienkārša, simetriska un katra laiduma augstums ir konsekvents, jumta horizontālais atbalsts ir salīdzinoši vienkāršs, tas ir, ar nosacījumu, ka tas atbilst temperatūras diapazona garumam. uzstādīt tikai gala nodalījumā.
